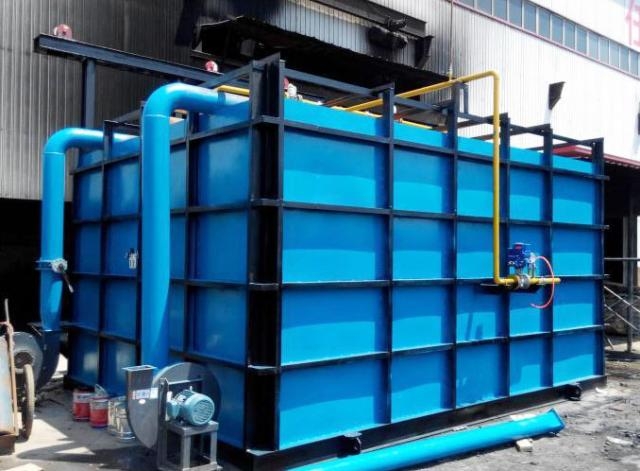

梭式窯操作靈活性大，能夠滿足多品種生產(chǎn)，節(jié)能窯爐改善了勞動條件，又可以縮短窯的周轉時間。但是在使用中也會出現(xiàn)問題，比如出現(xiàn)裂紋，下面我們來介紹下出現(xiàn)裂紋的原因。

1、干燥裂紋：干燥制度不合理或局部進風太大，特點：纖細，沿厚度方向里面裂隙大，斷面較平滑，邊緣不鋒利，是釉面磚的話燒成后表面有釉。

2、機械裂紋：梭式窯成型裂紋及輸送線不平、振動，或輥棒粘臟不平引起，特點：位置固定，邊角不鋒利，斷面粗糙。

3、燒成裂紋：小火裂：坯體入窯爐水分高且窯頭升溫過急引起，斷面粗糙，邊角不鋒利。大火裂：溫度上升達900'C時，產(chǎn)品出現(xiàn)液相，梭式窯升溫太快引起，裂紋大，斷而粗糙，有時呈絲連狀，邊角不鋒利，裂紋向后縱深發(fā)展，不平直。

4、風裂：窯爐冷卻時沒有足夠的時間度過晶型轉變階段或冷卻帶不均勻引起，裂紋纖細，斷面光滑呈弧形，邊棱鋒利。

文中將該現(xiàn)象分為四種情況，分別是干燥裂紋、機械裂紋、燒成裂紋和風裂，如果您在使用梭式窯時也出現(xiàn)了以上問題，首先從以上幾個方面來作檢查排除問題原因，然后采取相對應的措施來解決問題。
